CECTN品牌牛角电解电容料号说明

  • A+
所属分类:常见问答

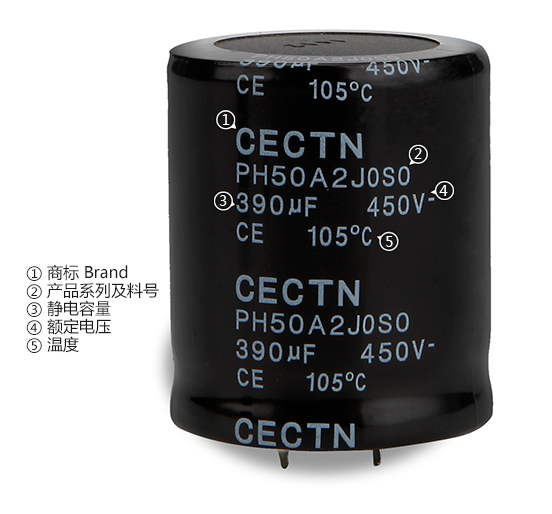

CECTN品牌牛角电解电容料号有16位数字组成,料号中包含牛角电容器的电压、容量、温度、寿命、直径、焊针结构、容量组别等信息等。  图例牛角电容器:


上图为“牛角电容器料号详解”

上图所示的牛角电解电容料号为:PH50-450391-A2J0S0,详细如下:

一、PH50代表这个牛角电容是105度5000小时的,具体系列如下:

  1、PE20(85度2000小时)

  2、PE50(85度5000小时)

  3、PH20(105度2000小时)

  4、PH50(105度5000小时)

  5、BE20(85度2000小时,超小体积)

  6、BH20(105度2000小时,超小体积)



二、450391代表这个牛角型电解电容的电压和容量

  450代表额定电压为450V,CECTN品牌所生产的牛角型电解电容电压有200V、250V、315V、350V、400V、450V、500V、550V等(目前最高电压为750V,如您需超高电压的牛角电解电容,请联系网页右侧“在线客服”)。

  391代表容量为390uF(容量换算是前两位数乘以第三位数所对应的1=10,2=100,3=1000。也就是39*10=390uF)。



三、A2J0S0代表牛角电解电容的容量组别、直径、焊针结构等信息

  A代表容量组别(A:特殊允许偏差,K:±10%,M:±20%);

  2代表焊针结构为2针(2=针、3=3针、4=4针、其他数字代表特殊盖板);

  J代表电容直径为35mm(F=22mm、G=25mm、H=30mm、J=35mm、K=40mm、L=42mm、M=45mm);

  0S0代表客户的一些特殊要求。
