铝电解电容漏电流的特性

由于铝氧化层（同时充当绝缘层）的特殊属性，即使在直流电压施加很长时间后，还会有小股电流继续过流，这股电流即漏电流。漏电流越小，意味着绝缘层的性能越好。

1、漏电流的时间和温度特性

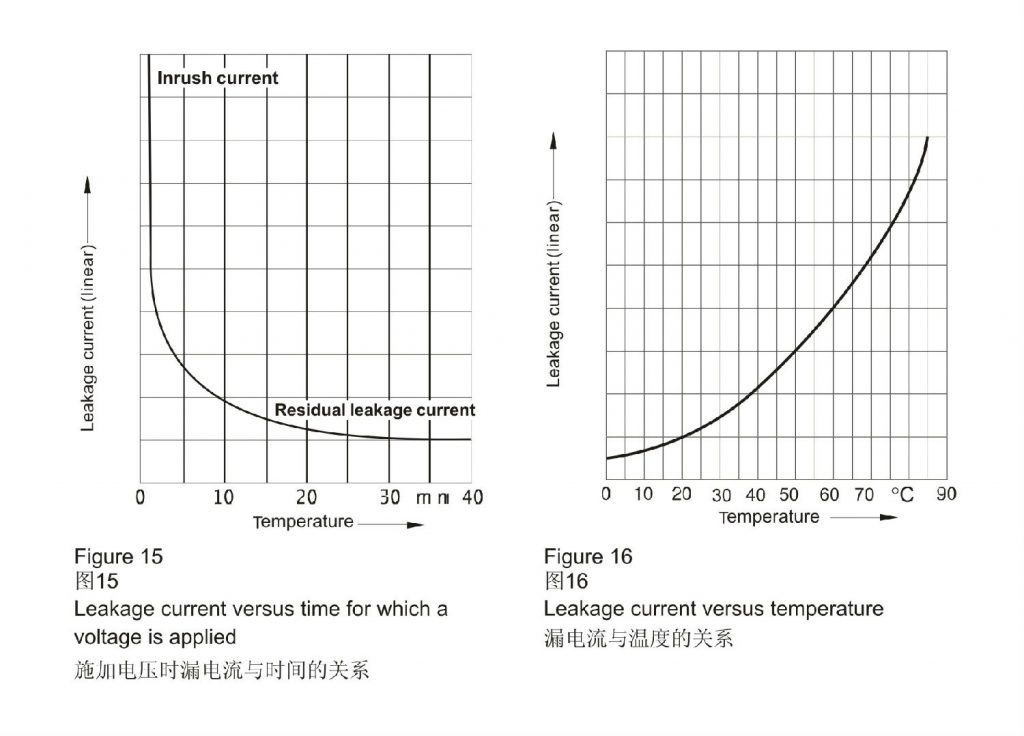

如图15所示，在电压加载至铝电解电容器的前几分钟内，有一股很强的漏电流流过，特别是在长时间储存期间未施加过电压的情况下。在连续工作期间，漏电流会减小，直至几乎恒定的“稳态”值。

漏电流的温度特性如图16所示，以85℃温度类别的电容器为例。

2、漏电流电压特征

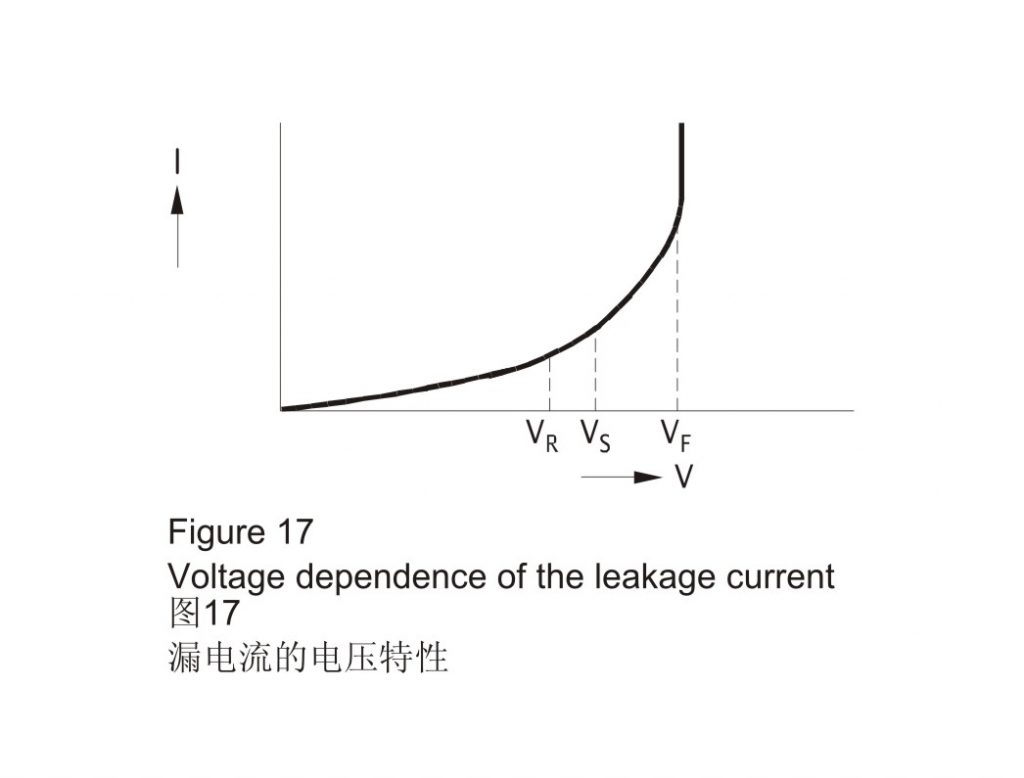

在恒温下，漏电流和施加电压的关系如图17所示。

3、工作漏电流I_leak,op

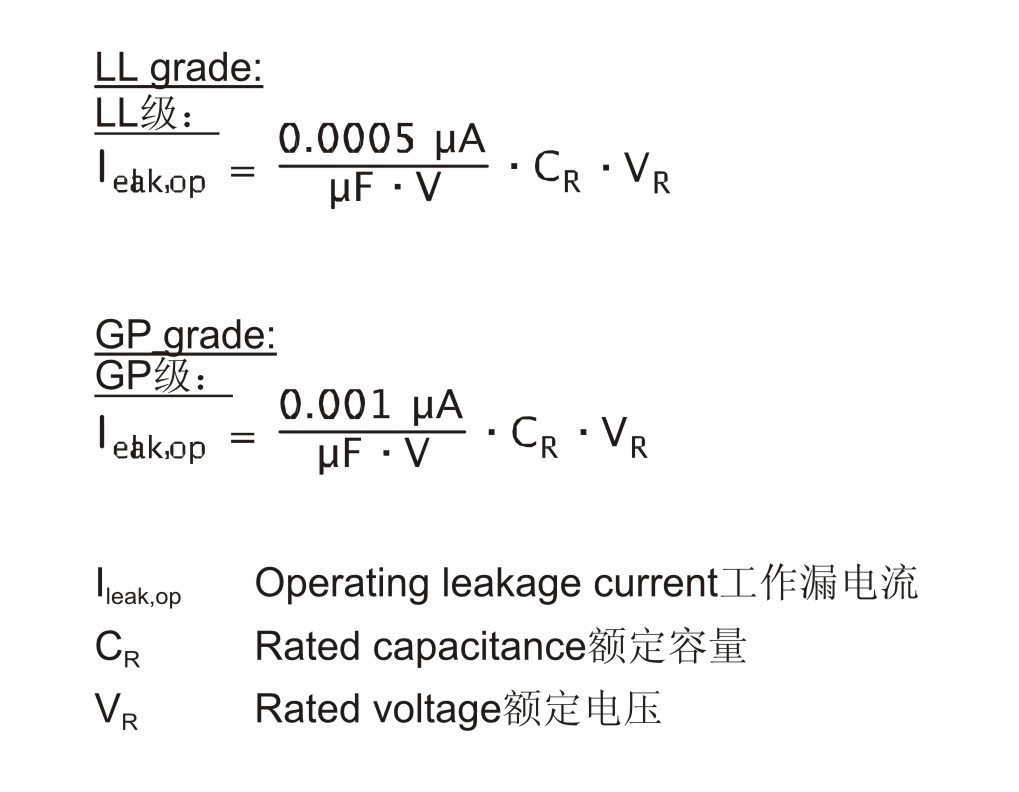

工作漏电流指连续工作状态下的稳态电流。可采用以下公式计算凯琦佳电解电容器的I_leak,op：

上述结果是在额定电压VR和20℃条件下取得的。

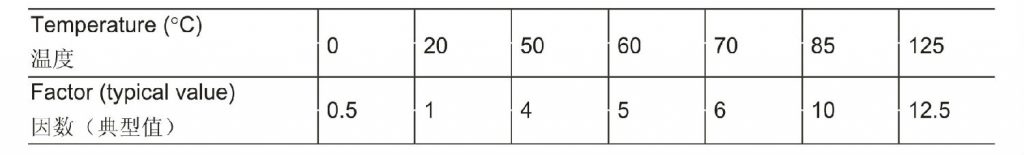

20℃温度条件下取得的结果必须乘以以下因数，以取得通用和长寿命电容器工作漏电流的温度特性。

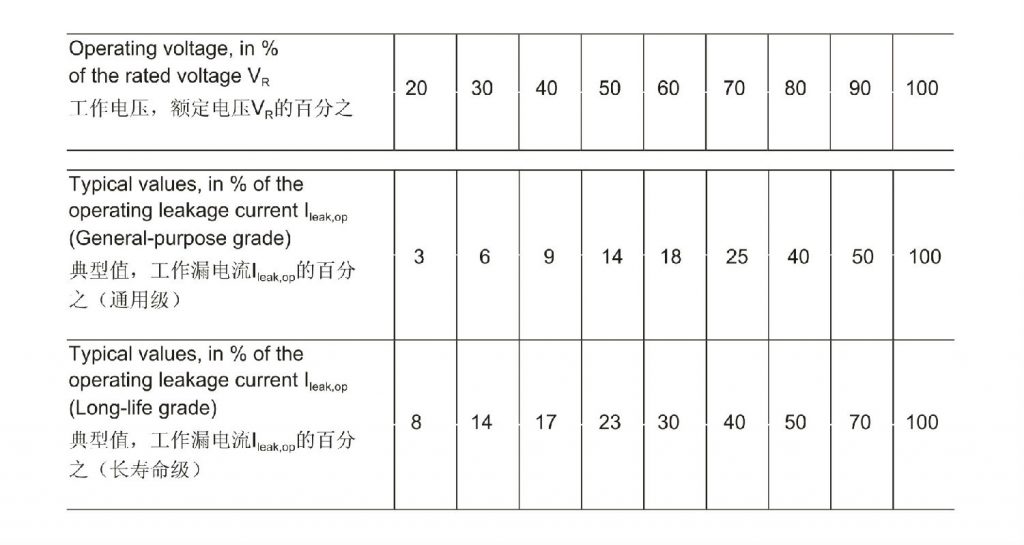

当实际工作电压低于额定电压时，工作漏电流将大幅度减小：

4、漏电流I_leak,op的验收试验

由于漏电流随时间和温度的不同而变化，因此测量时间和测量参考温度参考值的定义就十分必要。根据EN130300，在施加额定电压5分钟后，待测漏电流应在20℃时测量。下列公式适用：

0.06C.V（µA）或5mA取小值   （示例：螺栓式产品）

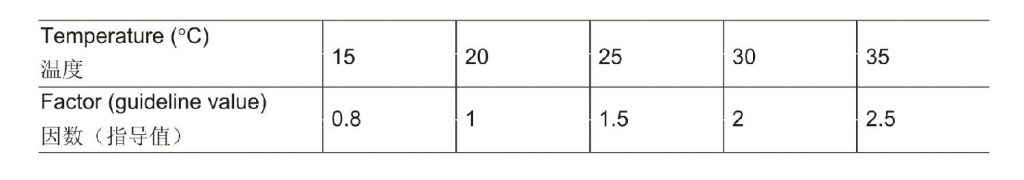

在15℃~35℃之间，均可实施漏电流的验收试验。然后，容许限值应乘以以下转换因数，参考20℃时的值：

5、再化成

根据IEC 60384-4，在验收实验前，铝电解电容必须进行再化成，这一预处理步骤旨在保证在比较和评估不同产品时，有一个相同的初始条件。

为此，将通过约100Ω(V_R≤100V DC)或约1000Ω(V_R＜100V DC)的串联电阻将额定电压加载至电容器，时长一小时。

随后，将电容器在15~35℃的无压条件下存放12~48小时。然后，必须最迟在48小时内测量漏电流。

如果电容器未经预处理便符合漏电流要求，此步奏可忽略。

6、未施加电压时的漏电流特性（无电压存储）

当电解电容在不施加外部电压的情况下保存时，氧化层可能会退化，尤其是在高温下。因为此时没有漏电流传输阳离子给阳极，所以氧化层无法再生。这导致长期储存后首次施加电压时，会产生比正常漏电流更强的电流。然而，由于在使用过程中氧化层会再生，漏电流将逐渐降低至正常水平。

铝电解电容可以在不施加电压的情况下存储至少两年（≤100 VR单向引线式产品为1年）。假设不超过这一存储期限，那么存储后的电容器可以直接在额定电压下工作。在这种情况下，“再化成”章节所述步骤可省略。

在设计应用电路时必须注意，在刚加载电源的前几分钟内，漏电流可能高于正常水平数百倍。

当电容器存储2年后，电路是否允许较高初始漏电流往往具有决定性。随电容器一起存储两年以上的电路应进行无故障运行一小时。这通常可使电容器再生，然后可继续存储。
