所属分类:400V牛角电容

400V1000uf 牛角电解电容

400V1000uf 牛角电解电容基本参数介绍

额定电压: 400V 额定容量: 1000uF
温      度: 85℃ 寿      命: 2000h
包装数量:  150只/箱 封装尺寸: 35*65mm



400V1000uf 牛角电解电容电性能参数介绍

额定电压

(V.DC)

浪涌电压

(V.DC)

额定容量

(μF)

容量偏差

(%)

损耗角正切

(MAX)

ESR典型值

(mΩ)

漏电流

mA , MAX, 5min

额定纹波电流

(A)

400 440 1000 -20~+20 0.15 106.2 1.897 3.50
At  120Hz  20℃ 85℃ 120Hz
        气候类别 Environmental  Category : 25/085/56



400V1000uf 牛角电解电容尺寸介绍

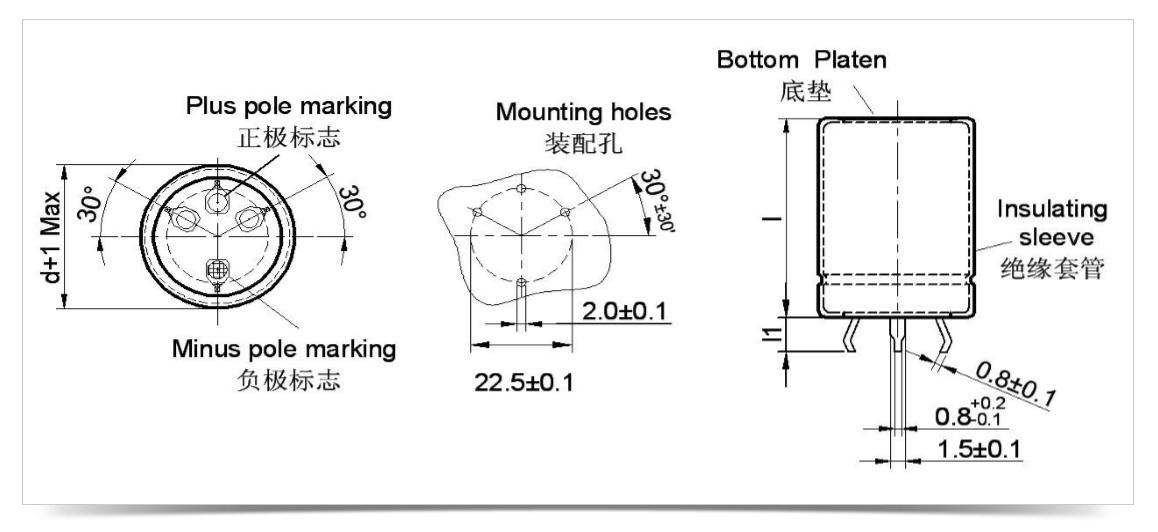

        一、外形结构尺寸

D: 35mm L: 65±2mm L1: 3.5~5.0mm  孔距:22.5±1mm

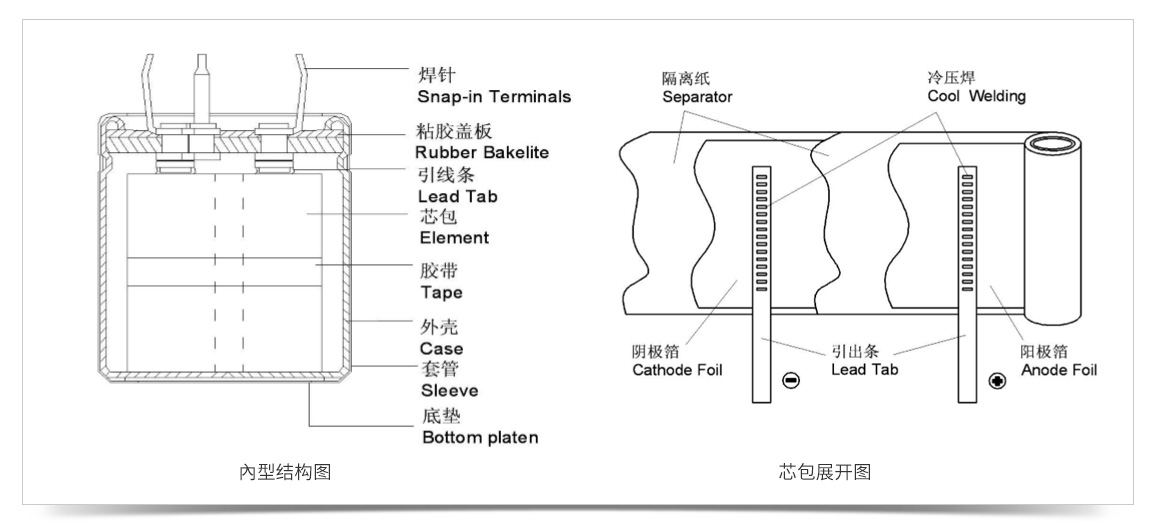

        二、內型结构图



牛角型电解电容套管说明



牛角型铝电解电容器底部编码说明

        牛角型电解电容底部印字信息为4位数组成,代表着该产品的生产年月,上图所示的1412即表示该产品为2014年12月所生产。



400V1000uf牛角电解电容印字信息详解

        CECTN电解电容印字信息中包含了牛角型电解电容的电压、容量、温度、寿命、焊针数量型号等众多信息,详细了解请点击进入《牛角型电解电容料号说明》页面。



牛角型铝电解电容器包装说明

        CECTN电解电容采用EPS(聚苯乙烯泡沫)材料制成的下垫进行固定,EPS材质具有良好的防水、放撞击、抗挤压等特性,能够更好的保护电解电容。

根据电解电容直径的不同,CECTN电容每箱包装数量分为下表中六种:

发货包装标准如下:

        CECTN电解电容小批量发货时,直接采用缠绕膜缠绕,大批量发货时采用卡板堆垛,并用打包带进行固定,最后外层缠上缠绕膜。(见上图)



PE20400102M4J702 相关资料下载
